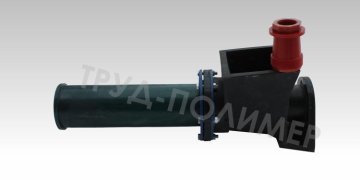

Гидроэлеватор 170/350 (ПГШ-50)

Крупность питания,мм............................................................. до 125

Производительность по твердому, м3/час....................... 50

Приемная камера




Нажмите для увеличения

Размеры загрузочного окна, мм ................... 240х210

Габаритные размеры, мм (ДхШхВ) .............. 590х400х505

Вес , кг ................................................................... 41

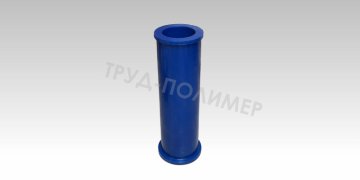

Стакан №1




Нажмите для увеличения

Входной диаметр, мм ...................................... 165

Выходной диаметр, мм ................................... 175

Длина, мм ............................................................ 810



Стакан №2




Нажмите для увеличения

Входной диаметр, мм ...................................... 175

Выходной диаметр, мм ................................... 190

Длина, мм ............................................................ 770



Диффузор




Нажмите для увеличения

Входной диаметр, мм ...................................... 190

Выходной диаметр, мм ................................... 350

Длина, мм ............................................................ 990



Колено (2 части)




Нажмите для увеличения

Входной диаметр, мм ...................................... 175

Выходной диаметр, мм ................................... 135

Угол поворота, град .......................................... 82,5



Насадка




Нажмите для увеличения

Входной диаметр, мм ................................... 60, 70, 75, 80, 90, 100

Резьба ............................................................... М155х6



Гайка-кольцо




Нажмите для увеличения

Диаметр под приемную камеру, мм .............. 170

Резьба под насадку .............................................. М155х6



Вставка




Нажмите для увеличения

Входной диаметр, мм ......................................... 170

Наружный диаметр, мм....................................... М155х6

Ширина, мм ............................................................ 100
